Les dispositifs de soudage FÖRSTER sont conçus pour réduire considérablement les temps morts du processus de soudage.

La pièce maîtresse de presque tous nos dispositifs est la fonction de retournement et l’accessibilité omnidirectionnelle qui en résulte sans repositionner le composant.

De plus, le dispositif garantit un serrage répétable, même en cas d’adaptation variable du dispositif à différentes tailles de composants.

Appareils de soudage pour garde-corps

Souder complètement les garde-corps en un seul serrage.

Notre développement interne et l’appareil de soudage pour garde-corps, lauréat du prix d’État bavarois, vous permettent de produire des garde-corps ou des structures comparables en deux fois moins de temps.

L’appareil est plus qu’un simple gabarit de garde-corps, il s’adapte parfaitement au tracé du garde-corps, offre un accès aux cordons de soudure ou aux joints adhésifs ou aux joints pour les assemblages par vis et rivets des deux côtés et garantit une reproductibilité totale des garde-corps.

  • Longueur du garde-corps 3,6 m, 5 m, 7 m ou 9 m
  • Hauteur du garde-corps jusqu’à 1,2 m ou jusqu’à 1,5 m
  • Pente jusqu’à 60°
  • Poids jusqu’à 300 kg
  • entraînement motorisé de retournement
  • installation sans outils
  • Raccord à la terre sur le cadre
  • Nous répondons volontiers aux demandes spéciales sur demande.


Commande par ordinateur pour une fabrication rapide et variable.

  • paramétrage défini par la saisie du nombre et de l’espacement des barres; ou
  • Calcul automatique du nombre de barres et des intervalles
  • Paramétrage sur PC ou dispositif
  • Importation et exportation de données via USB
  • Mémoire de programme


Après avoir sélectionné la balustrade à fabriquer, le chariot se déplace avec une butée sur la position suivante – insérer la barre de remplissage ou la barre de support – agrafer – terminé.

réglable manuellement

avec compteur numérique pour petites séries

  • réglage manuel des butées de trame avec compteur numérique
  • Chariot avec butée mobile manuellement et cliquet automatique

Tous les garde-corps peuvent être modifiés en quelques modules. Ensuite, soudez, collez, vissez ou rivetez les cadres, les encadrements, les portes, les fenêtres et bien plus encore.

Appareils de soudage pour cadres

Souder, coller, visser ou riveter en un seul montage : ergonomique, précis et rapide

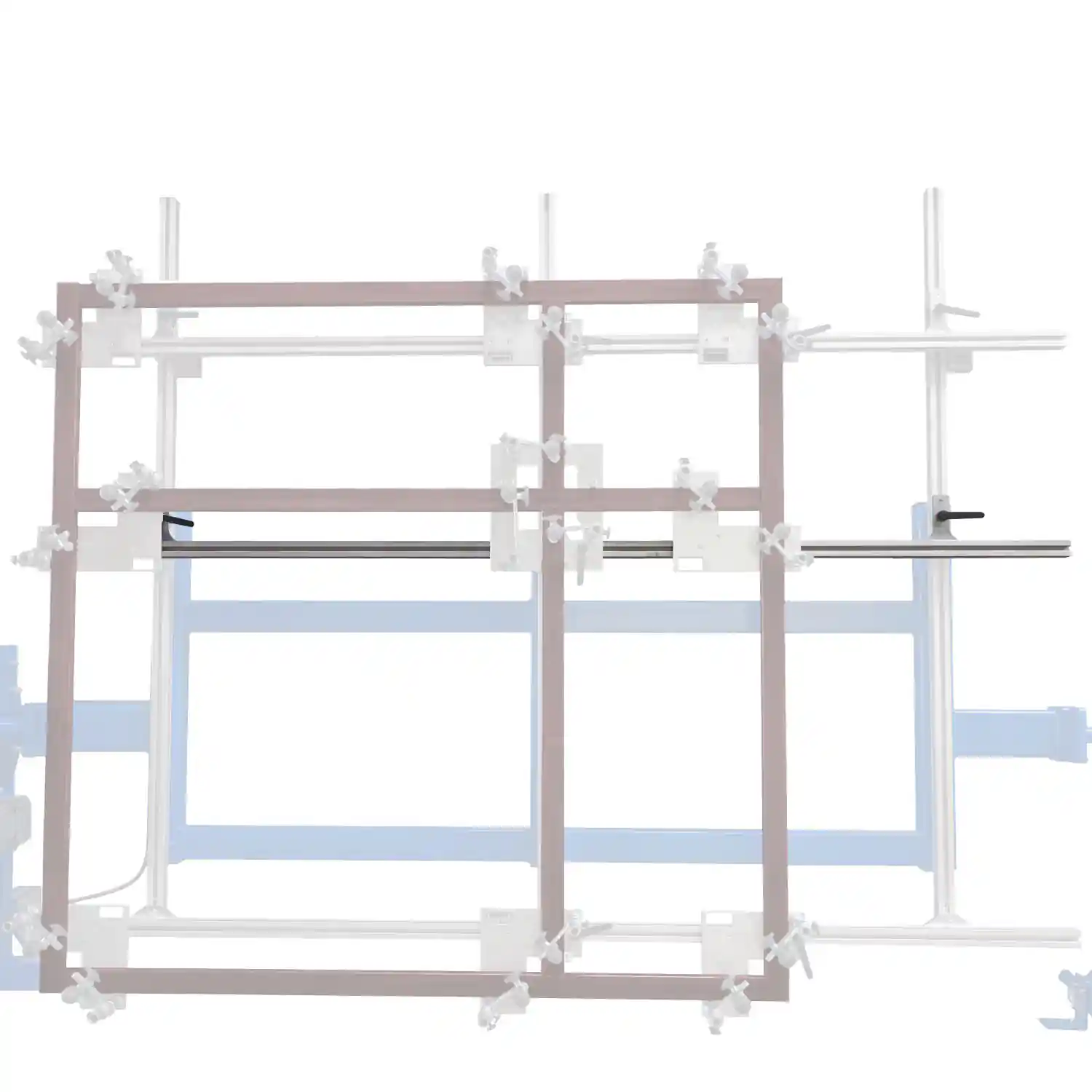

Dispositif de soudage pour cadres avec fonction de rotation

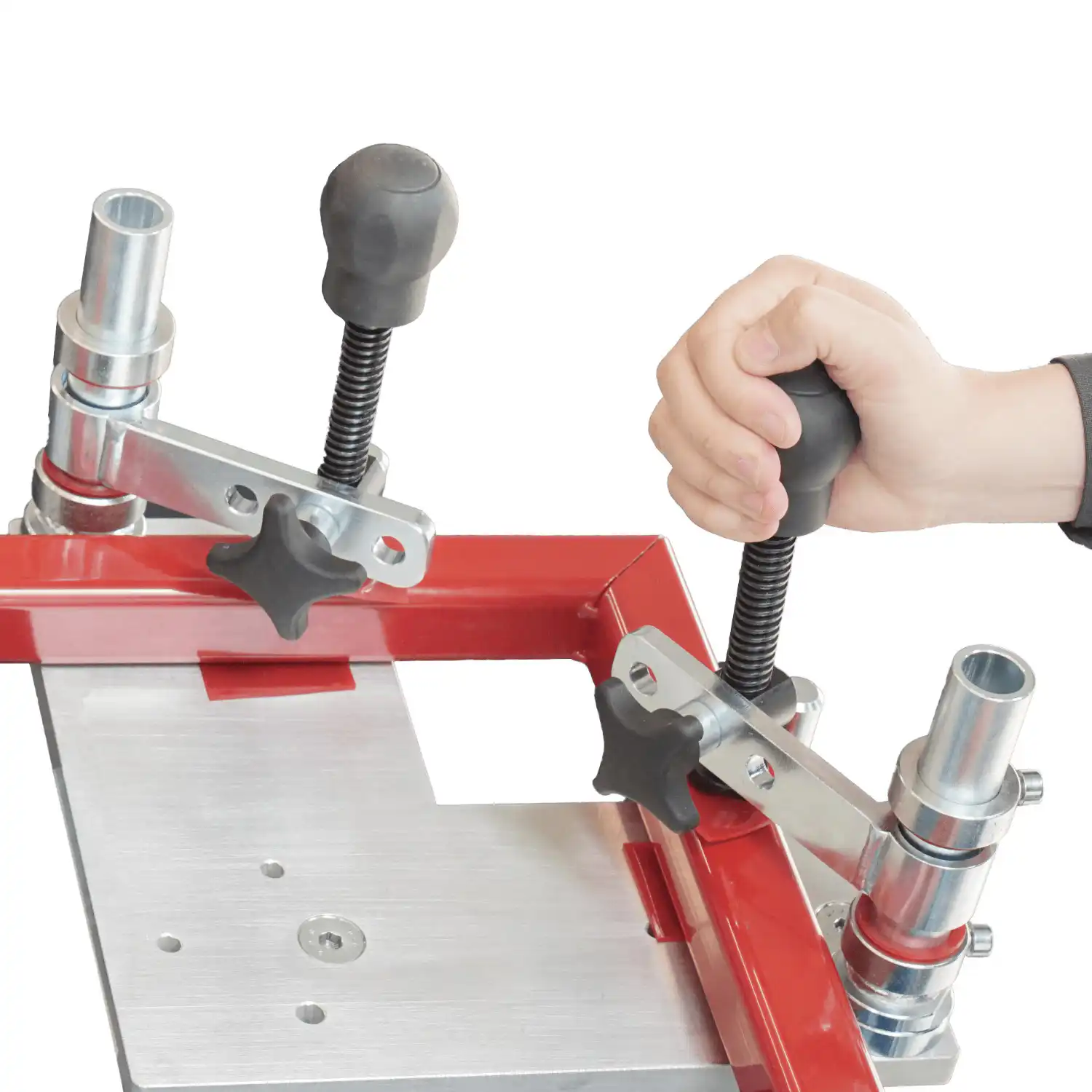

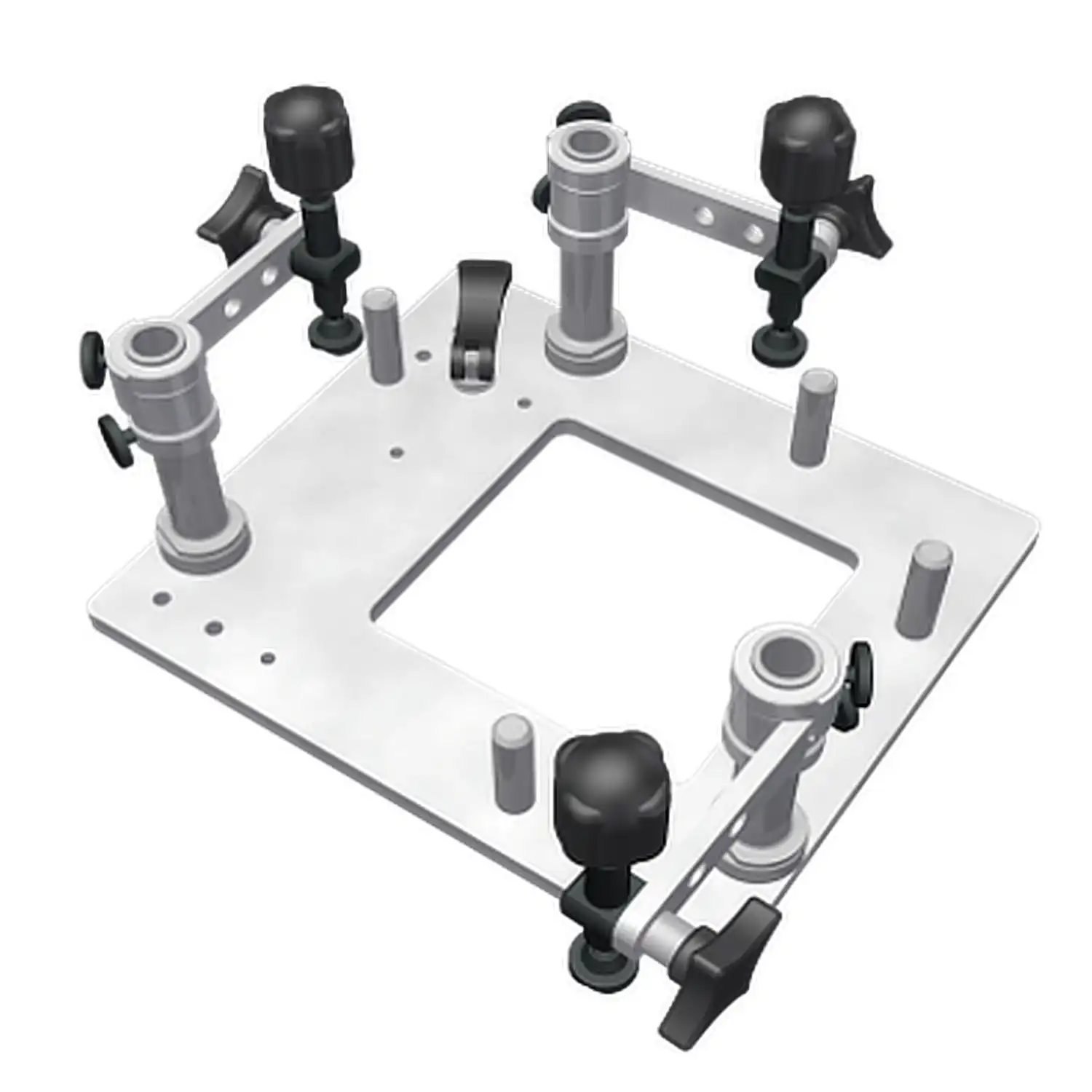

Avec notre dispositif de cadre unique FÖRSTER, vous soudez des cadres de différentes tailles et versions sans mesure complexe dans une affectation à angle droit exact.

Les coins exposés associés à l’entraînement de rotation motorisé permettent d’accéder à toutes les soudures et à tous les chocs pour la fabrication ou le post-traitement. Tout en un seul montage.

Grâce à des possibilités d’extension avec des modules de notre kit ou des adaptations spécifiques au client, même les cadres imbriqués peuvent être fabriqués de manière efficace, ergonomique et précise.

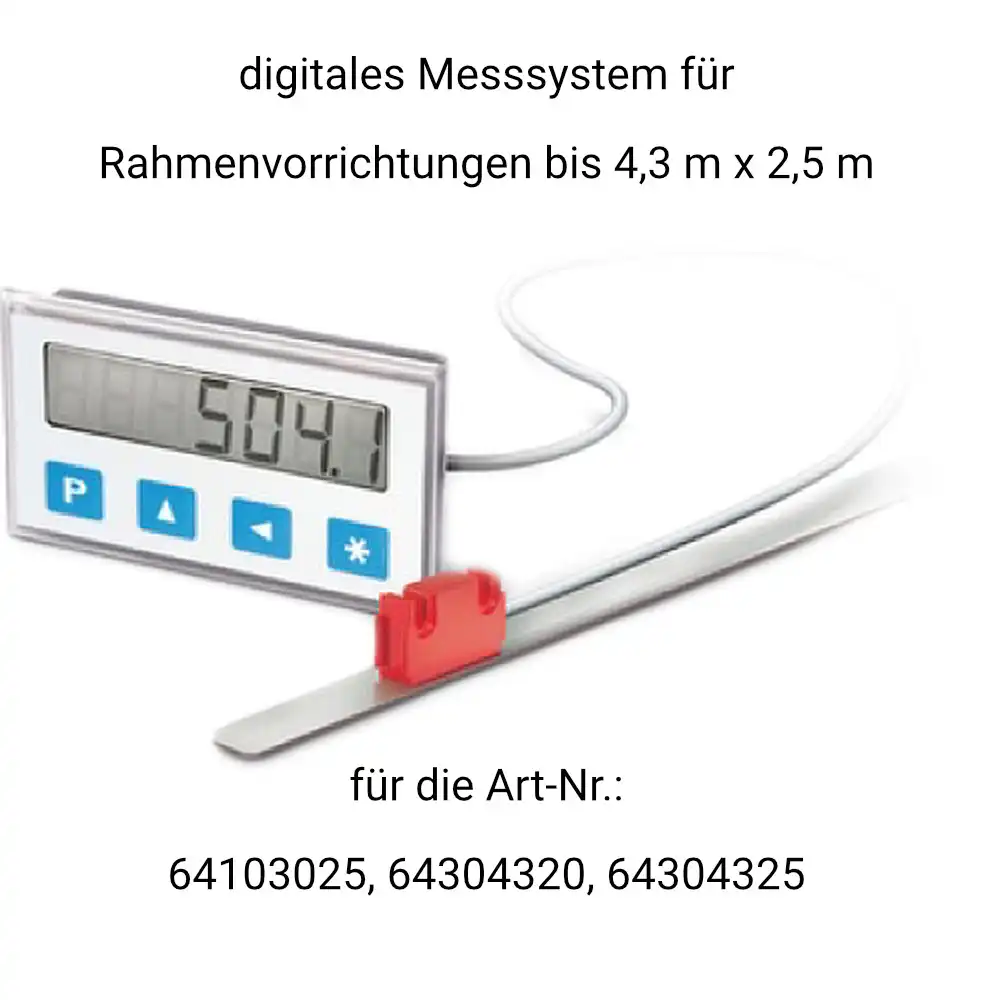

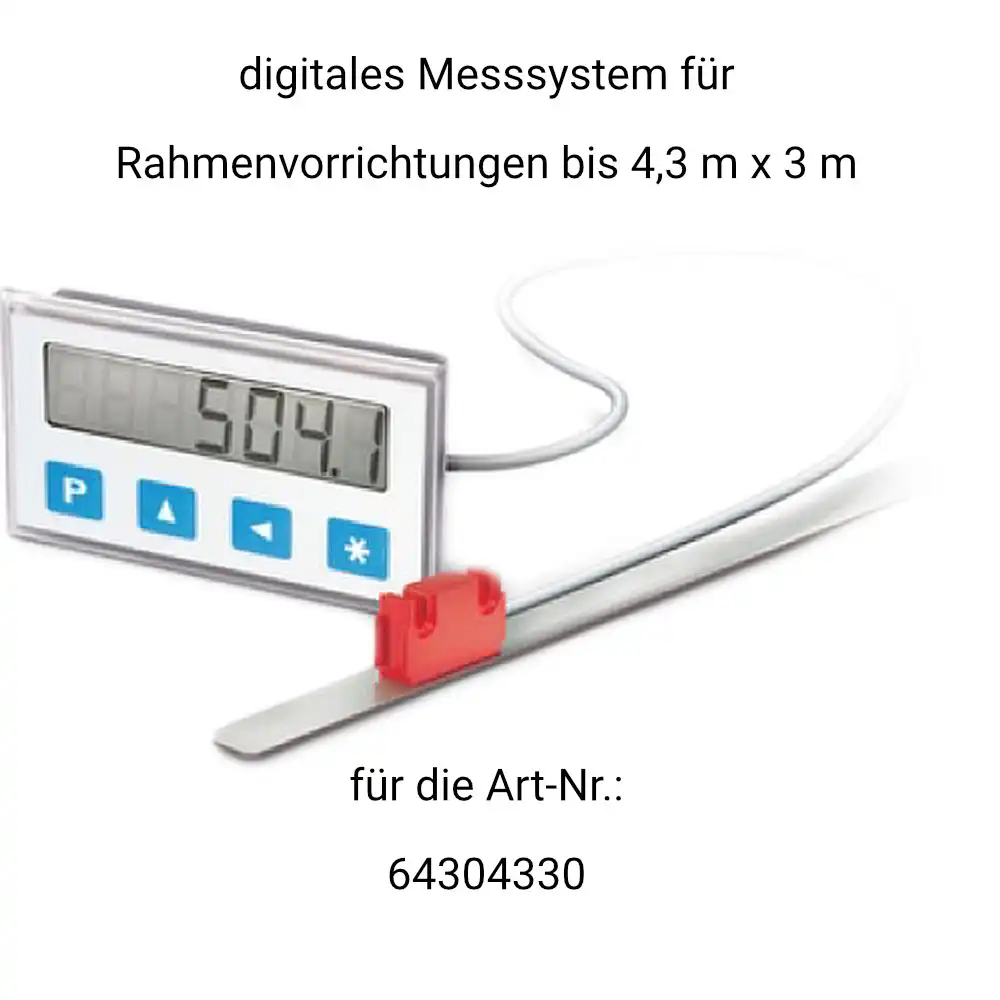

Un système de mesure numérique en option dans les tensionneurs peut également réduire davantage les temps morts lors de la fabrication de différentes dimensions de cadre.



  • Dimensions du cadre jusqu’à 3000 mm x 4300 mm
  • Poids de la pièce jusqu’à 300 kg
  • Entraînement motorisé réversible jusqu’à 360°
  • installation sans outils
  • Raccord à la terre sur le cadre
  • mobile

Des dimensions de châssis ou charges différentes, des équipements ou des fonctions spéciales peuvent être réalisés sur demande.

Notre dispositif de levage-retournement offre une facilité de travail maximale pour le soudage intégral de très grands ou complexes sous-ensembles.

Les demi-colonnes avec réglage électrohydraulique en hauteur constituent la base d’un poste de travail confortable et ergonomique.

Nous adaptons la construction du cadre à la pièce à serrer. Des capacités de charge allant jusqu’à plusieurs tonnes ainsi que la réception de composants très longs et larges sont possibles.

Grâce à l’utilisation de nos profilés coulissants X-Pro ou doubles rainures, les éléments d’appui et les éléments de serrage peuvent être positionnés individuellement à tout moment. Le dispositif reste ainsi flexible et peut être adapté à des sous-ensembles variables.

  • Dimensions standard jusqu’à 3 m x 5 m
  • Poids standard de la pièce jusqu’à 2,5 t
  • Hauteur de levage jusqu’à 2 m
  • Fonction de rotation à 360°

Des dimensions de châssis ou charges différentes, des équipements ou des fonctions spéciales peuvent être réalisés sur demande.

Appareils de soudage spéciaux

Dispositifs sur mesure selon les spécifications du client, variables ou statiques / mobiles ou stationnaires

Pour le soudage manuel ou robotisé.

Le soudage périodique de composants identiques ou similaires nécessite l’utilisation de dispositifs de soudage fixes ou variables.

Nous concevons et fabriquons des dispositifs sur mesure pour faire face à vos tâches sous les aspects suivants :

  • Positionnement précis et sûr des composants
  • accès aisé à la soudure dans une position appropriée
  • utilisation ergonomique
  • Prise en compte de la déformation de soudage



Grâce à notre savoir-faire de longue date dans la construction de gabarits pour les assemblages soudés les plus divers et au savoir-faire de l’automatisation, nous pouvons également équiper les dispositifs de manière entièrement automatisée.

Dispositifs

Soudage en un seul serrage ergonomique, rapide et précis.

Contact

en personne au +49372340180,

par e-mail à info@weldingsystems.de,

ou via notre formulaire.

Pflichtfeld

FÖRSTER welding systems GmbH

Gewerbering 21 - 23, 09337 Hohenstein-Ernstthal
Tel. +49 3723/40180
info@weldingsystems.de

Demander un devis pour table à souder réglable en hauteur

Demander un devis pour table à souder réglable en hauteur

Ajouter à l'offre




Accessoires et extensions pour tables de soudure





Accessoires en acier




Accessoires en acier inoxydable





Kits d'accessoires

Set 1 – Cadre en acier
4 bras de serrage avec élément de serrage ø 30 mm
4 colonnes de serrage complètes, ø 30 x 350 mm
6 tensionneurs plats
5 pièces butée de chant hauteur 70 mm en FG
12 butée plate (acier)
6 fixations rapides avec butée plate
4 angles de butée 100 mm x 170 mm en FG
2 équerres universelles 350 mm x 350 mm

Set 1 – Cadre en acier inoxydable
4 bras de serrage avec élément de serrage avec pièce en bronze
4 colonnes de serrage complètes, ø 30 mm x 350 mm
6 tendeurs plats avec disque en acier inoxydable
5 butée de chant en aluminium, hauteur 70 mm
12 butées plates en aluminium
6 fixations rapides avec butée plate
4 angles de butée en aluminium 100 mm x 170 mm
2 équerres universelles 350 mm x 350 mm

Set 2 – Tubes en acier
6 bras de serrage avec élément de serrage ø 30 mm
6 colonnes de serrage complètes, ø 30 mm x 350 mm
4 tours de serrage complètes, ø 50 mm x 900 mm
4 bras de serrage avec élément de serrage ø 50 mm
4 butée de chant, hauteur 200 mm, en FG
4 branches de support ø 50 mm
2 brides avec tour de serrage ø 50 mm x 600 mm
6 prismes ø 60 mm
4 supports prismatiques ø 100 mm
4 angles de butée 100 mm x 170 mm en FG
2 angles de butée 170 mm x 170 mm en FG
2 angles universels 600 mm x 350 mm en aluminium

Set 2 – Tubes en acier inoxydable
6 bras de serrage avec élément de serrage avec pièce en bronze
6 colonnes de serrage complètes, ø 30 mm x 350 mm
4 tours de serrage complètes, ø 50 mm x 900 mm
4 bras de serrage avec élément de serrage avec pièce en bronze
4 butée de chant en aluminium hauteur 200 mm
4 branches de support ø 50 mm avec support en bronze
2 brides avec tour de serrage ø 50 mm x 600 mm
6 prismes bronze ø 60 mm
4 pans prismes bronze ø 100 mm
4 angles de butée en aluminium 100 mm x 170 mm
2 équerres de butée en aluminium 170 mm x 170 mm
2 équerres universelles en aluminium 600 mm x 350 mm

Kit 3 – Construction de châssis et de boîtiers en acier
6 bras de serrage avec élément de serrage ø 30 mm
6 colonnes de serrage complètes, ø 30 mm x 350 mm
4 tensionneurs plats
4 bras de serrage avec élément de serrage ø 50 mm
4 branches de support ø 50 mm
4 tours de serrage complètes, ø 50 mm x 900 mm
5 pièces butée de chant hauteur 70 mm en FG
2 rainures doubles de 1200 mm pour le montage sur l’angle de butée
6 butées plates (acier)
4 angles de butée 100 mm x 170 mm en FG
2 angles de butée 170 mm x 170 mm en FG
2 angles universels 600 mm x 350 mm en aluminium
1 angle, réglable en continu en FG
2 équerres universelles 350 mm x 350 mm

Kit 3 – Construction du bâti et du boîtier en acier inoxydable
6 bras de serrage avec élément de serrage avec pièce en bronze
6 colonnes de serrage complètes, ø 30 mm x 350 mm
4 tensionneurs plats avec disque en acier inoxydable
4 bras de serrage avec élément de serrage avec pièce en bronze
4 branches de support ø 50 mm avec support en bronze
4 tours de serrage complètes, ø 50 mm x 900 mm
5 butée de chant en aluminium, hauteur 70 mm
2 rainures doubles de 1200 mm pour le montage sur l’angle de butée
6 butées plates en aluminium
4 angles de butée en aluminium 100 mm x 170 mm
2 équerres de butée en aluminium 170 mm x 170 mm
2 équerres universelles en aluminium 600 mm x 350 mm
1 angle, réglable en continu en aluminium
2 équerres universelles 350 mm x 350 mm

Set 4 – Construction universelle en acier
6 bras de serrage avec élément de serrage ø 30 mm
6 colonnes de serrage complètes, ø 30 mm x 350 mm
4 tensionneurs plats
2 bras de serrage avec élément de serrage ø 50 mm
2 branches de support ø 50 mm
2 tours de serrage complètes, ø 50 mm x 900 mm
3 butée de chant, hauteur 70 mm, en FG
2 butée de chant, hauteur 200 mm, en FG
2 rainures doubles de 1200 mm pour le montage sur l’angle de butée
6 butées plates (acier)
4 angles de butée 100 mm x 170 mm en FG
2 angles de butée 170 mm x 170 mm en FG
2 angles universels 600 mm x 350 mm en aluminium
1 angle, réglable en continu en FG
4 supports de prisme ø 60 mm

Set 4 – Construction universelle en acier inoxydable
6 bras de serrage avec élément de serrage avec pièce en bronze
6 colonnes de serrage complètes, ø 30 mm x 350 mm
4 tensionneurs plats avec disque en acier inoxydable
2 bras de serrage avec élément de serrage avec pièce en bronze
2 branches de support ø 50 mm avec support en bronze
2 tours de serrage complètes, ø 50 mm x 900 mm
3 butée de chant en aluminium, hauteur 70 mm
2 butée de chant en aluminium, hauteur 200 mm
2 rainures doubles de 1200 mm pour le montage sur l’angle de butée
6 butées plates en aluminium
4 angles de butée en aluminium 100 mm x 170 mm
2 équerres de butée en aluminium 170 mm x 170 mm
2 équerres universelles en aluminium 600 mm x 350 mm
1 angle, réglable en continu en aluminium
4 prismes de protection Bronze ø 60 mm
